產品名稱：CH-SJTH輪輻式測力傳感器
產品特點：CH-SJTH輪輻式測力傳感器采用優質不銹鋼材質，具有高精度，高穩定性，低外形，安裝簡便、快速等特點。適用于試驗機。
量程：500kg，1t，2t，5t，10t，20t，25t，30t

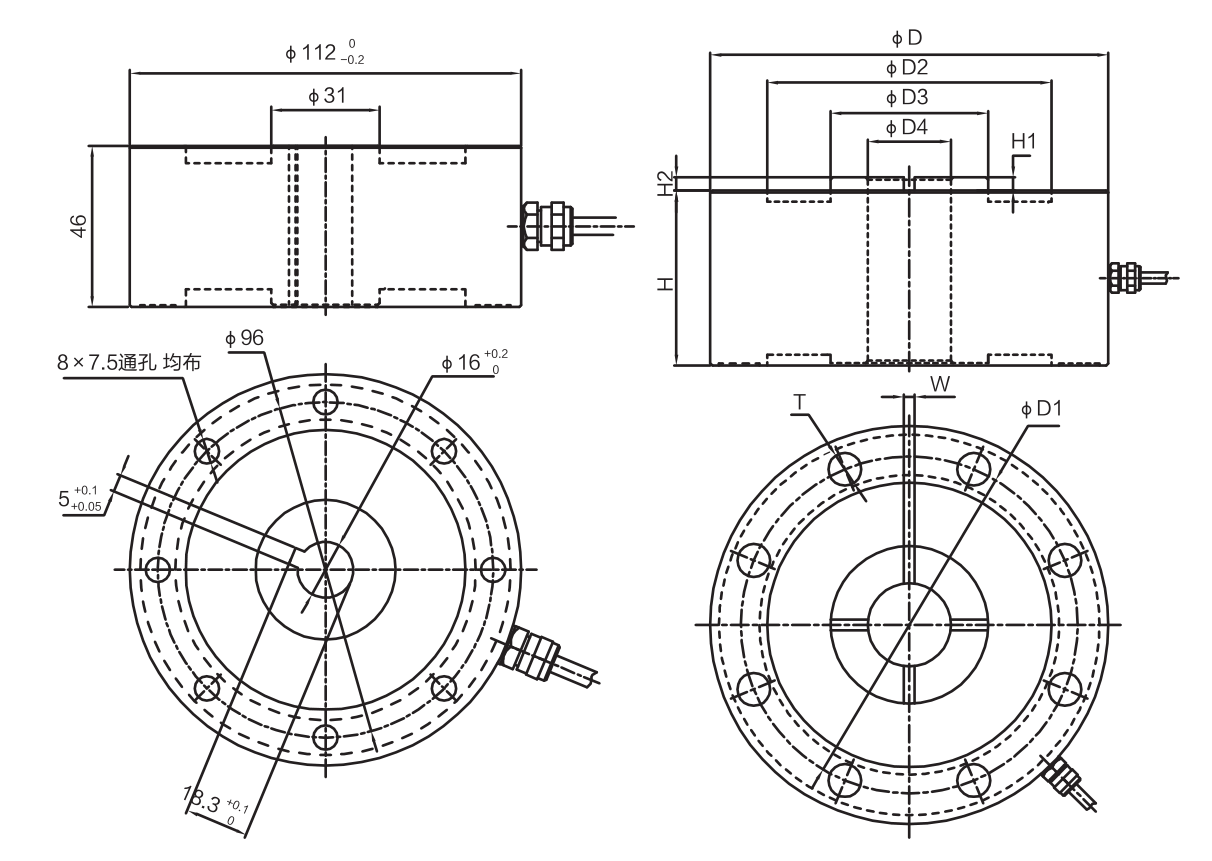

外形尺寸：
|
量程（kN） |
|
D |
D1 |
D2 |
D3 |
D4 |
H |
H1 |
H2 |
W |
T |
|
50-100 |
mm |
130 |
105 |
84 |
48 |
32 |
55 |
6 |
6 |
4x5.1 |
8xφ14 |
|
200-300 |
mm |
182 |
154 |
130 |
72 |
39 |
80 |
6 |
6 |
4x5.1 |
8xφ15 |
技術參數：
|
技術參數 |
|
|
|
|
額定輸出 |
3.0mV/V±0.003 |
輸入阻抗 |
385±10Ω |
|
非線性 |
±0.05%F.S |
輸出阻抗 |
351±3Ω |
|
滯后性 |
＜±0.05%F.S |
絕緣電阻 |
≥5000MΩ |
|
重復性 |
＜±0.05%F.S |
允許激勵電壓 |
5～15V/DC |
|
蠕變 |
＜±0.05%F.S/30min |
補償溫度范圍 |
-10℃～+40℃ |
|
零點溫度影響 |
＜±0.03%/10℃ |
工作溫度范圍 |
-30℃～+70℃ |
|
輸出溫度影響 |
＜±0.03%/10℃ |
安全過載 |
150%F.S |
|
零點平衡 |
＜±1%F.S |
極限過載 |
300%F.S |
|
接線方式 |
激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃粗 |
||
